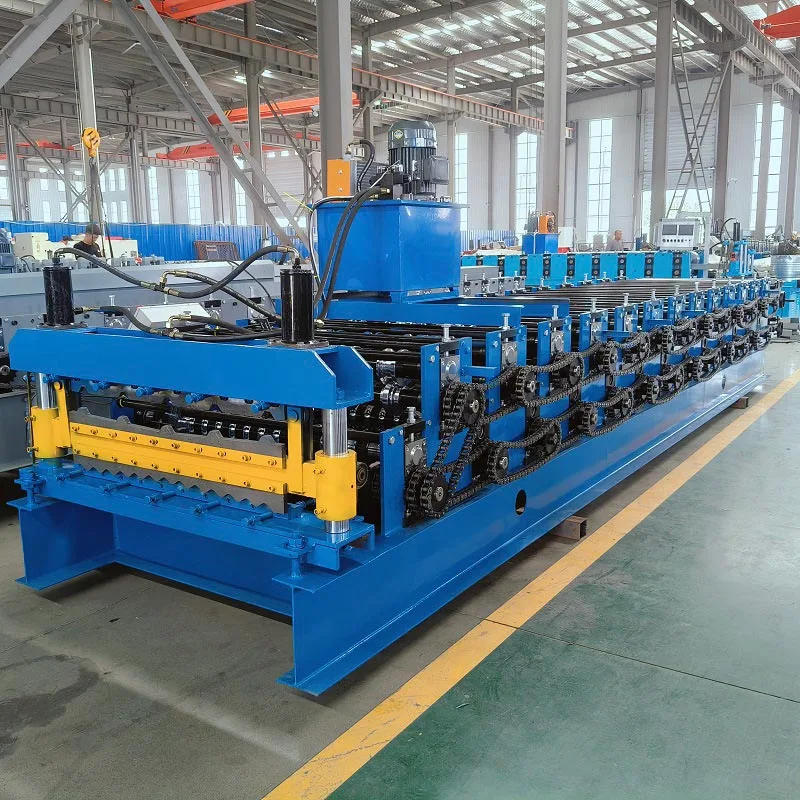

Höghastighetsformningsmaskin för takpaneler

Termen "höghastighet" är dess nyckelfunktion. Dessa rullformningsmaskiner för höghastighetstakpaneler är byggda för maximalt produktionseffektivitet. Deras linjehastigheter är mycket högre än vanliga rullformare. Hastigheterna överstiger ofta 100 meter per minut. Detta gör dem nödvändiga för storskalig konstruktion. Metallbyggnadstillverkare och paneltillverkare också lita på dem. De behöver konsekvent produktion, överlägsen kvalitet och snabba handläggningstider. Detta hjälper till att mötas tätt scheman och hög efterfrågan.

Hur fungerar denna maskin?

Denna höghastighetsformningsmaskin för takpaneler är ett komplext system. Den integrerar mekanisk, elektrisk och hydrauliska/pneumatiska delar. Dess funktion kan delas upp i nyckelstadier.

A. Upprullning och matning

Processen börjar med en decoiler. Den rymmer en stor tung metallspole. En automatisk matningsmekanism rätar ut arket. Den matar sedan smidigt in i rullformningssektionen. Avancerade system har dubbla decoilers. Detta möjliggör non-stop produktion. En ny spole kan laddas och svetsas till den gamla utan att maskinen stoppas.

B. Förstansning och hackning (valfritt men vanligt)

Många höghastighetsmaskiner inkluderar en servostyrd stansstation. Detta händer före formningsprocessen. Den enheten kan slå hål, skapa lameller eller göra skåror. Servodriven teknik säkerställer extrem noggrannhet. Det synkroniserar stansplatserna med panellängden. Detta är avgörande för skruvhål eller ventilationsöppningar.

C. Rullformningsprocessen - kärnan

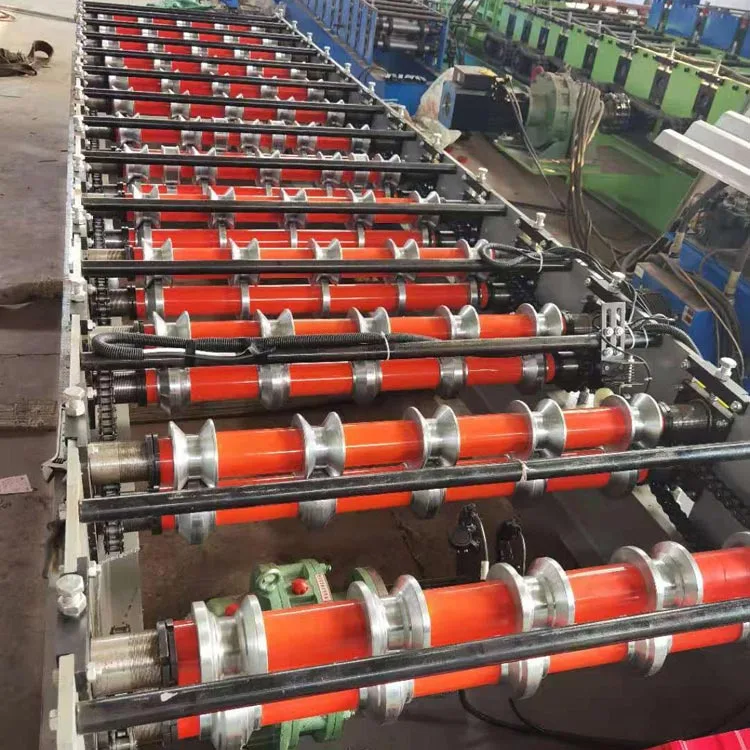

Detta är hjärtat i maskinen. Den har en serie stativ. Varje stativ innehåller en uppsättning härdade stålrullar. Varje stativ utför en liten, inkrementell del av formningen.

Stationer: En typisk maskin för en komplex profil kan ha 15 till 25 stationer. De första stationerna gör skonsamma, initiala böjar. Senare stationer fördjupar och förfinar formen successivt.

Rullar: Rullarna är specialdesignade för en specifik panelprofil. De är CNC-bearbetade. De är gjorda av härdat stål, som D2 eller Cr12MoV. Detta säkerställer hög hårdhet och slitstyrka. Det garanterar lång livslängd och jämn kvalitet.

Axlar och hölje: Axlarna och höljena är robusta och styva. De måste motstå höga krafter som genereras vid höga hastigheter. Detta förhindrar avböjning och säkerställer produktens dimensionella noggrannhet.

D. Skär- och kontrollsystem

Efter att panelen är helt formad, flyttas den till skärstationen.

Flying Cut-off: Detta är en kritisk funktion för höghastighetsdrift. Klippenheten rör sig synkront med framryckande panel. Den gör ett rent, gradfritt snitt vid den förinställda längden. Materialflödet stannar inte. Efter den skär, återgår enheten snabbt till sitt startläge.

PLC och HMI: En programmerbar logisk styrenhet (PLC) styr hela processen. En operatör matar in parametrar på en Användarvänlig pekskärm (HMI). PLC:n synkroniserar decoilern, förstansning, rullformningsdrifter och flygning cut-off. Den tillhandahåller också diagnostisk information och produktionsdata.

E. Utgångshantering

Ett automatiskt staplingssystem samlar de färdiga panelerna och organiserar dem i snygga staplar för förpackning och frakt. Allt detta minimerar manuell hantering och minskar risken för ytskador.

Applikationsscenarier

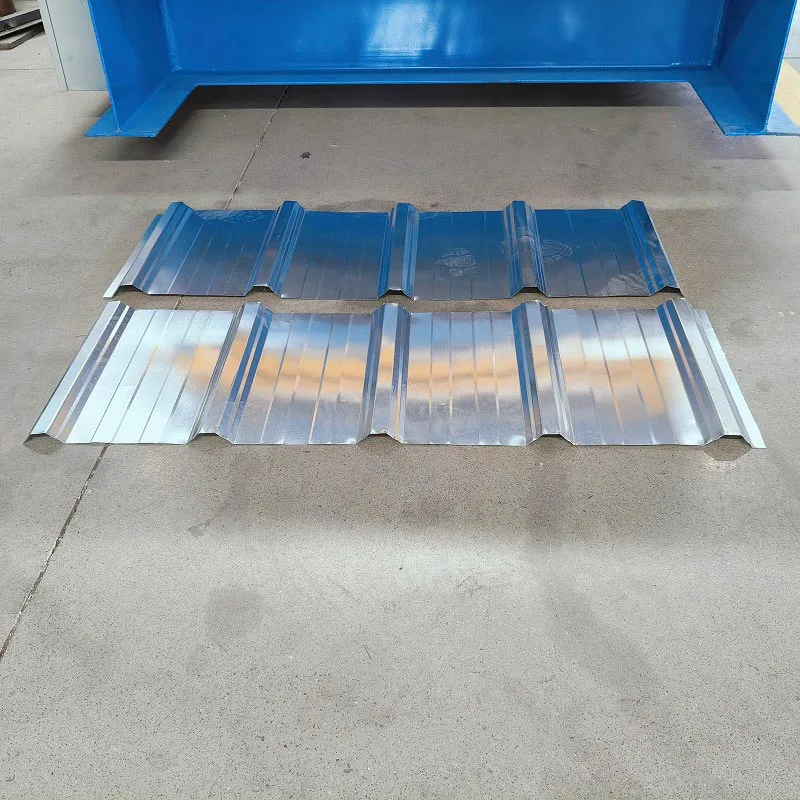

Storskalig konstruktion: Dessa rullformningsmaskiner för höghastighetstakpaneler producerar tak- och sidopaneler. Dessa paneler används i lager, fabriker och köpcentra.

Prefabricerade metallbyggnader: Företag använder dem för att producera sina egna panelprofiler effektivt.

Kyllagringspaneler: De bildar metallskinn som är bundna till isolerande skumkärnor.

Standing Seam Roof (SSR) System: De producerar paneler med hög integritet för arkitektoniska konstruktioner, kända för sina lång livslängd och vädertät prestanda.

Solpanelsmonteringsstrukturer: De producerar de långa, specialformade skenorna och fästena för storskalig solenergi gårdar.

Nyckelparametrar

Viktiga fördelar

Exceptionell produktionseffektivitet

Dessa rullformningsmaskiner för höghastighetstakpaneler körs med mycket höga hastigheter. De producerar fler paneler per timme. Detta sänker arbetskostnaden för varje enhet. Det gör också att tillverkare kan slutföra stora beställningar snabbt.

Överlägsen konsistens och kvalitet

Processen är helt automatiserad och exakt. Det tar bort mänskliga misstag. Varje panel har samma dimensioner och form. Detta säkerställer en perfekt passform under installationen och en högkvalitativ finish.

Materialeffektivitet och lågt avfall

Rullformningsprocessen är mycket effektiv. Det skapar väldigt lite skrot. Avfall kommer bara från spoländarna och stansade hål. Exakt längdkontroll förhindrar också överproduktion.

Operativ flexibilitet

Snabbväxlingssystem möjliggör snabba profiljusteringar. Detta låter en produktionslinje göra olika paneler typer. PLC:n kan lagra otaliga recept för olika produkter.

Minskat arbetsberoende

Systemet är mycket automatiserat från början till slut. Ofta kan bara en operatör köra hela linjen. Detta optimerar personalfördelningen.

Förbättrad säkerhet

Maskinerna har säkerhetsskydd och nödstopp. Automatiserade processer minskar operatörens kontakt med rörliga delar. Detta skapar en mycket säkrare arbetsmiljö.

Kritiska design- och tillverkningsdetaljer

En höghastighets takpanelrullformningsmaskins överlägsenhet kommer från dess konstruktionsdetaljer.

Växellåda design

Höghastighetsmaskiner använder ofta en central motor. Den ansluts till en kraftig växellåda. Denna växellåda driver alla formningsstationer. Denna design säkerställer perfekt synkronisering. Det förhindrar glidning och "prat" i höga hastigheter. Detta är avgörande för profilens noggrannhet och ytfinish.

Axeldiameter och styvhet

Formningsaxlarna är mycket större än i standardmaskiner. Deras diameter är ofta 80 mm eller mer. Det här bra styvhet förhindrar böjning under hög belastning. Det säkerställer att panelprofilen är konsekvent över hela dess bredd.

Precisionsrullar

Formningsvalsarna är mycket hårda. De är också slipade och polerade till en spegelfinish. Denna högkvalitativa yta förhindrar repor på panelen. Det säkerställer ett felfritt, marknadsfört utseende.

Robust basram

Hela maskinen står på ett tungt, förstärkt underlag. Denna ram är gjord av tjocka stålplåtar. Dess massa dämpar vibrationer. Detta är viktigt för stabil och smidig drift vid höga hastigheter.

Avancerat kontrollsystem

Styrsystemet gör mer än grundläggande funktioner. Den kan diagnostisera fel automatiskt. Den rapporterar produktionsdata och spårar driftstopp. Den erbjuder också nätverksanslutning för fabriksomfattande integration.

Smörjsystem

Många höghastighetsmaskiner har automatisk smörjning. Detta system oljar kontinuerligt formningsstationerna. Det minskar underhållsstopp och förlänger komponenternas livslängd.
