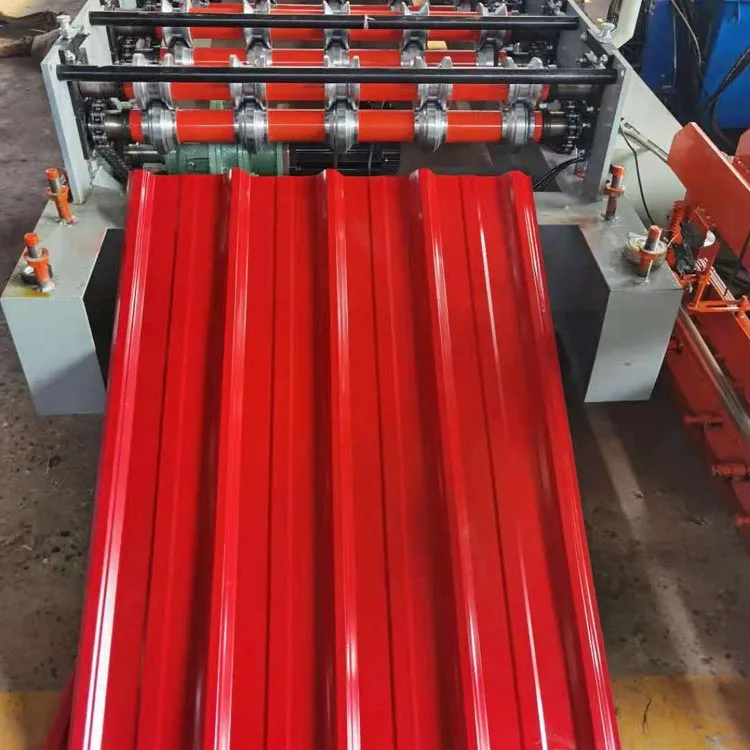

Enplåtsfärgad stålrullformningslinje

Produktintroduktion

Single Plate Color Steel Roll Forming Line är designad för att forma förmålade stålspolar. Det formar dem till anpassade tak- och väggpaneler. Det kombinerar mekanisk formning, elektrisk styrning och hydraulisk skärning. Alla system är integrerade i en enda, kompakt produktionslinje. Denna integrerade, kompakta design säkerställer att varje färdig plåt uppfyller exakta dimensioner standard, har en slät yta och ger ett konsekvent utseende.

Produktionslinjen består av flera nyckeldelar: en decoiler, matningsguide, rullformningssystem, hydraulisk skärning enhet, styrsystem och utloppstabell. Dess kärna använder högprecisionsformningsrullar och en pålitlig transmission Detta system garanterar stabil, kontinuerlig drift och kan enkelt justeras för olika profiler utan komplex uppställning. Dess flexibilitet gör den perfekt för både storskaliga projekt och specialtillverkning.

Funktioner och applikationer

Single Plate Color Steel Roll Forming Line används allmänt i flera branscher:

Inom bygg- och anläggningssektorn används denna maskin för att tillverka viktiga komponenter som takläggning plåt, väggbeklädnadspaneler och takskivor. Den är också idealisk för att skapa dekorativa fasader för en mängd olika strukturer, inklusive industrianläggningar, lager och kommersiella byggnader.

Bostadshus: Idealisk för lätta stålkonstruktioner, garage och prefabricerade hus.

Infrastrukturprojekt: Lämplig för flygplatser, järnvägsstationer, utställningscenter och takläggning av stadion.

Jordbruksanläggningar: Används i lador, skjul och kylrumsbyggnader som kräver paneler.

Vilka är fördelarna och egenskaperna med denna produkt?

Formning med hög precision

Varje rulle och axel är CNC-bearbetad med strikt toleranskontroll. Resultatet är exakt formning och slät ytkvalitet utan repor.

Hållbar struktur

Maskinkroppen är konstruerad av högkvalitativt stål. Dess svetsar är exceptionellt starka, vilket effektivt förhindrar deformation. Rullarna är gjorda av höghållfast stål, såsom Cr12 eller GCr15. De genomgår värme behandling för att säkerställa långvarig hållbarhet.

Enkel operation

Systemet använder en PLC-kontroll med pekskärm. Operatörer anger helt enkelt skärparametrarna. Maskinen då hanterar automatiskt formningen och kapningen, vilket avsevärt minskar manuellt arbete.

Lågt brus och stabil prestanda

Single Plate Color Steel Roll Forming Line använder en kedje- eller växellåda. Denna design säkerställer smidig rörelse och minskar vibrationer. Dessutom är alla lager och rörliga delar exakt inriktade. Den anpassningen upprätthåller låg ljudnivå under produktionen.

Hydrauliskt skärsystem

Den hydrauliska skäranordningen ger rena och exakta snitt. Det förhindrar eventuell deformation av plåtkanterna. Den bladen är tillverkade av högkvalitativt formstål, vilket avsevärt förlänger deras livslängd.

Energieffektivitet

Vårt optimerade drivsystem minskar strömförbrukningen och avancerade algoritmer minskar tomgångskörning. Detta sparar direkt på dina energi- och underhållskostnader.

Enkelt underhåll

Dess modulära struktur förenklar både byte av delar och systemjusteringar. Samtidigt rutinsmörjning och underhåll kan enkelt utföras utan demontering.

Tekniska parametrar

Objektbeskrivning

Material Typ Färgbelagt stål, galvaniserat stål, aluminium-zinkplåt
Materialtjocklek 0,3 – 0,8 mm
Materialbredd 1000 – 1250 mm (anpassningsbar)
Formningshastighet 10 – 20 m/min
Rullstationer 13 – 20 grupper (beroende på profil)
Rullmaterial Högkvalitativt stål (Cr12 / GCr15) med hårdförkromning
Axeldiameter 70 – 80 mm
Huvudmotoreffekt 5,5 – 7,5 kW
Hydraulisk skäreffekt 4 kW
Styrsystem PLC med pekskärm (Delta / Siemens / Schneider tillval)
Klipptyp Hydraulisk efterkapning, automatisk längdkontroll
Mått (L×B×H) Ca. 8,5 m × 1,6 m × 1,5 m
Totalvikt ca 5,5 ton
Spänning 380 V, 50 Hz, 3-fas (anpassad tillgänglig)

Produktinformation

1. Decoiler

En manuell eller hydraulisk decoiler används i systemet. Den håller fast och rullar upp stålplåten. Detta ger en stabil matar och förhindrar skador på spolen under drift.

2. Utfodring och guidningssystem

Utrustad med en precisionsinriktningsanordning för att säkerställa att materialet kommer in i rullarna korrekt. Justerbar sida guider förhindrar arkavvikelser, vilket förbättrar formningsnoggrannheten.

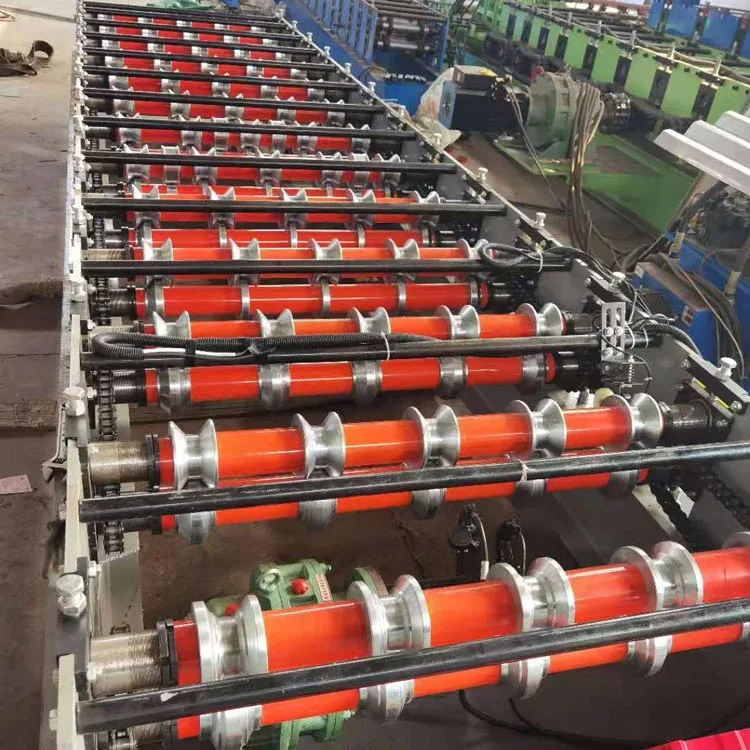

3. Rullformningssystem

Hjärtat i Single Plate Color Steel Roll Forming Line är dess rullformningssystem. Denna process görs steg stegvis för att skapa den slutliga profilen. Varje station är perfekt anpassad till nästa. De upprätthåller ett jämnt tryck genomgående. Detta säkerställer en perfekt produkt, fri från all förvrängning.

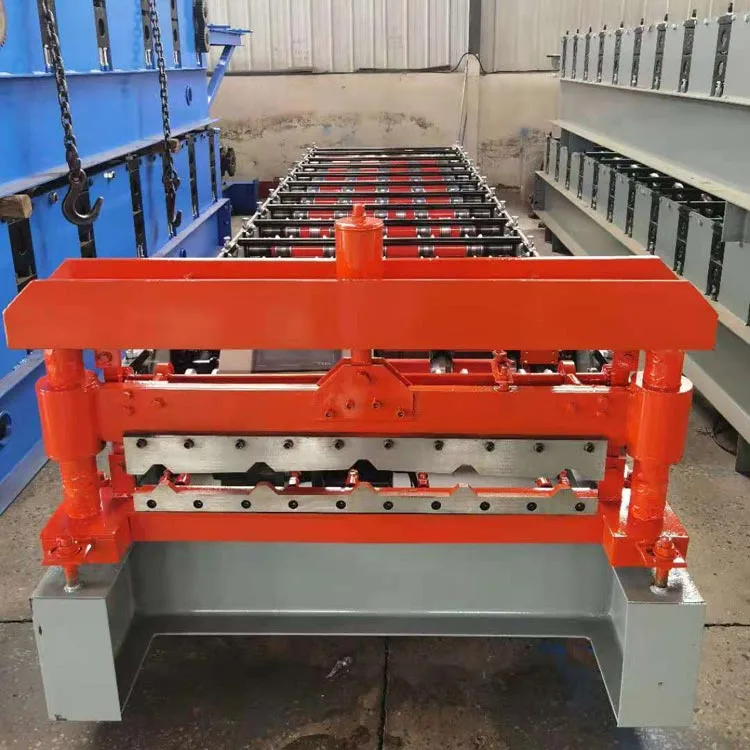

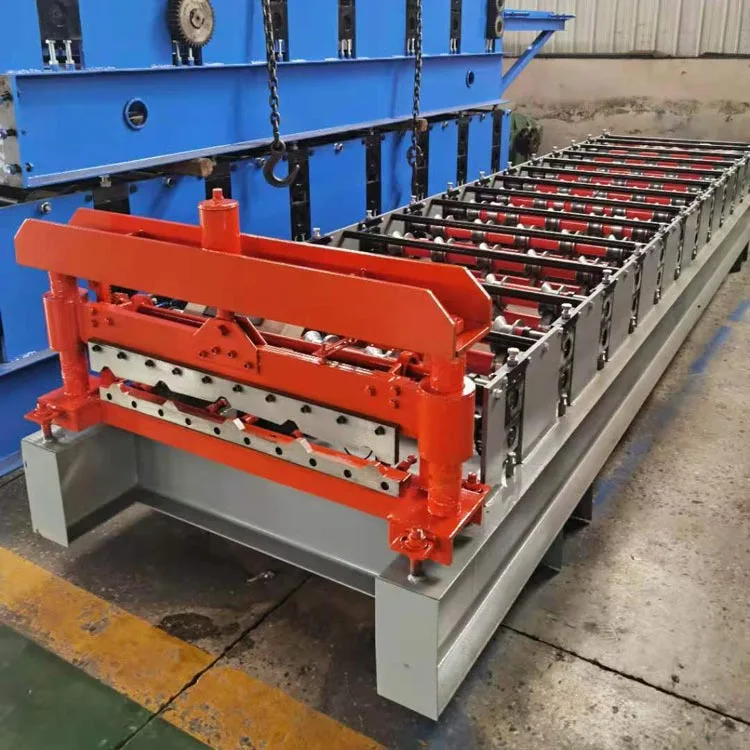

4. Hydraulisk klippenhet

Efter formningen skärs panelerna automatiskt till den förinställda längden. Det hydrauliska bladet rör sig snabbt och exakt, vilket säkerställer en snygg kant. Skärramen är gjord av massivt stål för att garantera långvarig stabilitet.

5. Styrsystem

Operatörer använder den intuitiva PLC-pekskärmen för att ställa in nyckelparametrar som längd, kvantitet och skärfördröjning.

6. Utdatatabell

Färdiga paneler glider på utloppsbordet, redo för packning. Den behandlade ytan skyddar dem från repor och böjning.

Prestanda och kvalitetssäkring

Vi utsätter varje enhet för rigorösa tester före leverans. Först genomgår varje maskin en serie tester, inklusive precisionsinspektioner och hydrauliska kontroller. Våra tekniker kalibrerar sedan alla elektriska system för stabil prestanda. De säkerställer också att alla rörliga delar är ordentligt smorda. Varje maskin är certifierad att uppfylla internationella standarder före leverans. Vi kan även skräddarsy utrustningen efter dina specifika behov.

Förpackning och leverans

Varje maskin genomgår strikta tester före leverans. Detta inkluderar formningsnoggrannhetskontroller och hydraulsystem inspektioner. Alla el- och styrsystem är kalibrerade. Detta säkerställer stabil drift. Mekaniska delar är smord och justerad till optimalt skick. Varje produkt uppfyller internationella standarder. Vi erbjuder även anpassning för att passa dina specifika krav.

Service efter försäljning

Vi tillhandahåller fullständig teknisk support. Detta inkluderar installationsvägledning och operatörsutbildning. Du får också livslång underhållsrådgivning. Vi är redo att skicka ingenjörer utomlands för support. Långsiktiga kunder får reserv delar till självkostnadspris. För omedelbar hjälp erbjuder vår onlinetjänst snabb lösning av eventuella problem.

Single Plate Color Steel Roll Forming Line är en pålitlig och effektiv lösning. Den är designad för tillverkare av tak- och väggpaneler. Dess teknologi säkerställer tillförlitlig kontroll och en stark struktur. Detta kombination ger konsekvent prestanda och högkvalitativa produkter. Maskinen är kostnadseffektiv och anpassningsbar. Det passar perfekt i både små verkstäder och stora produktionslinjer. För företag som söker hållbara, effektiva och utrustning som är lätt att underhålla, är det idealiska valet för modern konstruktion.
