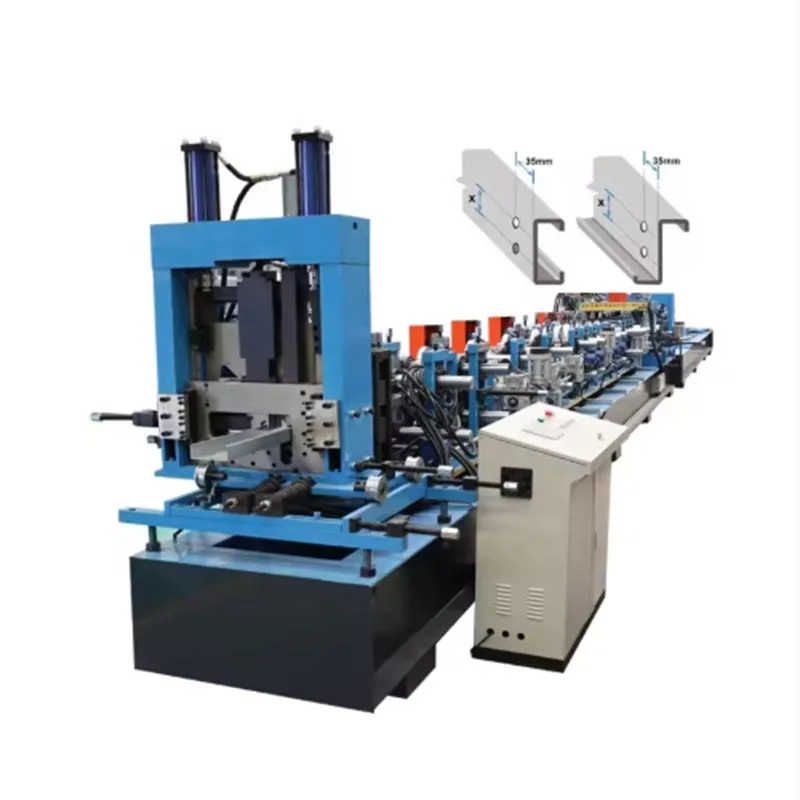

Kassetttyp Sigma Purlin rullformningsmaskin

Gången är gjord av en enda remsa av stål. Den är kallvalsad till en specifik, sluten form. Denna form liknar en kassett eller en lådsektion med en smal öppning. Denna design ger exceptionell strukturell styrka och mångsidighet. Namnet "sigma" kommer från purlinens profil. Den liknar den grekiska bokstaven Sigma (Σ). Denna profil är känd för sin höga bärförmåga. Det är ett föredraget val för robusta byggnadsramar.

Denna kassetttyp Sigma Purlin Roll Forming Machine automatiserar hela formningsprocessen. Det förvandlar en platt spole av stål till en färdig, höghållfast ränna. Processen är snabb, exakt och effektiv. Det är en hörnsten i det moderna verkstäder för metalltillverkning.

Nyckelfunktioner och standardparametrar

Strukturen är styv och robust. Det garanterar långsiktig driftnoggrannhet.

Rullformningsstationer:

Dessa kassetttyp Sigma Purlin rullformningsmaskiner har 18 till 24 formningsstationer. Med fler stationer, formningsprocessen blir smidigare. Det blir också mer exakt. Detta leder också till större precision. Detta resulterar i en produkt av högre kvalitet med mindre kvarvarande stress.

Varje station är utrustad med rullar av härdat legerat stål. Rullarna är exakt bearbetade för att gradvis forma metall.

"Kassett"-designen inkluderar ofta en förstansningsenhet. Denna enhet slår hål i den platta stålremsan före den bildas. Dessa hål är för bultar och skruvar under konstruktion.

Drivsystem:

En kraftfull motor driver maskinen. Vanliga kraftalternativ är 15HP, 20HP eller 30HP. Valet beror på materialtjocklek och produktionshastighet.

En växellåda överför kraft till alla formningsstationer samtidigt. Detta säkerställer perfekt synkronisering.

Styrsystem:

En modern PLC fungerar som maskinens hjärna. Det möjliggör enkel installation. Det förenklar också driften.

HMI-pekskärmen låter förare styra nyckelfunktioner. De kan mata in produktionsdata, ställa in längder och övervaka realtidsstatus.

Cassette Type Sigma Purlin Roll Forming Machine är utrustad med en högprecisionskodare som styr klipplängd, vilket garanterar att varje ränna är korrekt.

Materialspecifikationer:

Materialtjocklek: 1,5 mm till 3,0 mm. Kraftiga modeller klarar upp till 4,0 mm.

Materialbredd: Bredden på den inkommande spolen är vanligtvis mellan 200 mm och 300 mm. Detta beror på den slutliga storleken på sigma purlin.

Sträckstyrka: Klassad för upp till 550 MPa.

Produktionsprestanda:

Produktionshastighet:  Användningshastighet: 15 - 25 m/min.

Justeringsgrund: Profilkomplexitet och materialtjocklek.

Klipplängd: Klipplängden kan ställas in efter behov. Minsta standardlängd är cirka 1,5 meter. Det maximala längden är praktiskt taget obegränsad.

Hjälputrustning:

Uncoiler: En obligatorisk komponent som håller den tunga stålspolen. Den matar in materialet i rullformningsmaskinen smidigt.

Inmatningsstyrbord: Detta styr remsan in i den första formningsstationen exakt.

Post-Cut Transportör: Detta system skyddar räfflorna från repor genom att bära dem bort från fräsen. Det också möjliggör snygg stapling.

Vilka egenskaper har denna produkt?

Denna kassetttyp Sigma Purlin rullformningsmaskin är mer effektiv än traditionella metoder. Den överträffar också andra purlin-profiler.

Överlägsen strukturell styrka:

Den kassettliknande designen skapar en sluten sektion. Detta ger det ett mycket högre tröghetsmoment. Det kan stödja tyngre belastningar över längre spännvidder jämfört med C- eller Z-galler.

Denna styrka möjliggör större avstånd mellan takstöden. Det leder till materialbesparingar och en renare arkitektoniskt utseende.

Utmärkt produktionseffektivitet:

Cassette Type Sigma Purlin Roll Forming Machine arbetar kontinuerligt. Den producerar färdiga purlins i en singel passera. Detta eliminerar flera hanteringssteg.

Höga produktionshastigheter gör att stora beställningar kan slutföras snabbt. Det ökar verkstadens produktion avsevärt.

Oöverträffad precision och konsistens:

Varje purlin som produceras är identisk. Rullformningsprocessen säkerställer perfekt dimensionell noggrannhet från första början meter till det sista.

Denna konsekvens förenklar hela byggprocessen. Byggare kan vara säkra på att varje komponent kommer att passa perfekt.

Materialbesparingar och kostnadseffektivitet:

Maskinen använder rå stålspole. Detta är mer kostnadseffektivt än att köpa förformade sektioner.

Sigma purlin minskar den totala projektkostnaden. Dess höga hållfasthet-till-vikt-förhållande betyder att mindre stål behövs för samma strukturella jobb.

Operativ flexibilitet:

Med ett snabbt rullbyte kan vissa maskiner producera olika grenstorlekar. Detta gör att en enda produktionslinje kan tjäna flera projekt.

PLC:n kan lagra hundratals olika produktrecept. Att växla mellan jobb är snabbt och enkelt.

Integrerad förstansning:

Det erbjuder en viktig fördel i effektivitet och precision. Hål stansas innan rälsen bildas. Detta förstansning eliminerar den långsammare, mindre exakta borrningen senare.

Denna funktion sparar enorma mängder tid och arbete på byggarbetsplatsen.

Säkerhet och användarvänlighet:

Moderna maskiner har omfattande säkerhetsfunktioner. Dessa inkluderar nödstoppsknappar, säkerhetsskydd och fel detekteringssystem.

Det automatiserade styrsystemet kräver minimalt med operatörsingripanden. Det minskar risken för mänskliga fel.

Primära applikationer och användningsfall

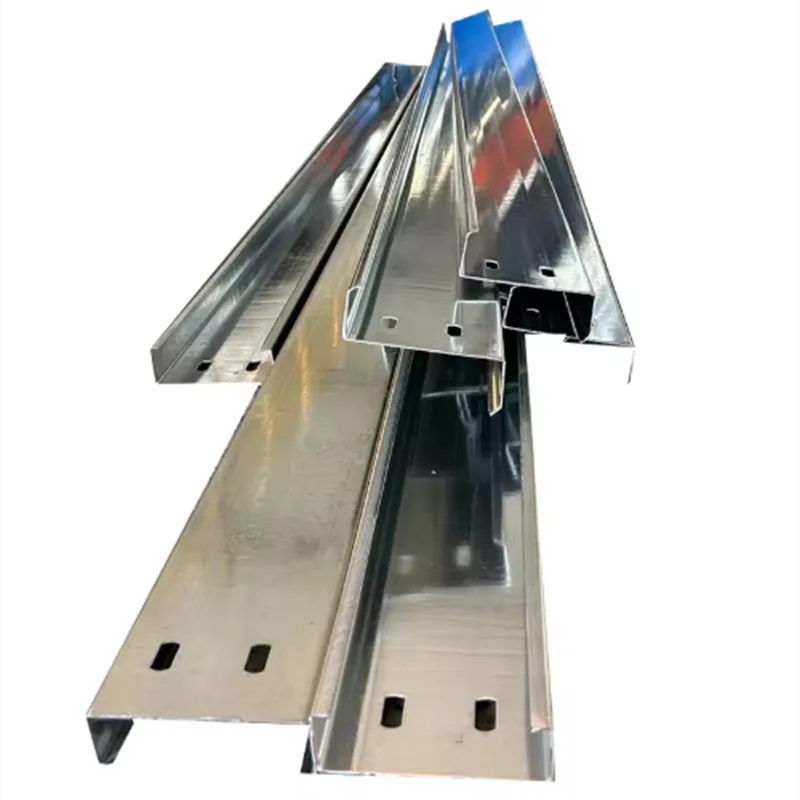

Gångarna som produceras av denna Sigma rullformningsmaskin av kassetttyp är mångsidiga. De används i en bred utbud av byggprojekt.

Industriella och kommersiella byggnader:

Detta är den vanligaste applikationen. Sigma-galler utgör de primära tak- och väggstödstrukturerna för lager, fabriker och stora detaljhandelsbutiker.

Deras höga lastkapacitet är idealisk för att stödja tunga takplåtar och isolering.

Stora strukturer:

De är det perfekta valet för stora, öppna strukturer som flygplanshangarer, sporthallar och mässhallar.

Jordbruksbyggnader:

Gårdsbyggnader som ladugårdar och skjul drar nytta av Sigma Purlins robusta natur. De tål tunga belastningar från lagrat spannmål eller utrustning.

Mezzaningolv:

Sigma-galler används för att bygga mezzaningolv i lager och industrienheter. De ger en stark och stabil struktur. Detta skapar ytterligare förvaring eller kontorsutrymme.

Stödstrukturer för solpaneler:

Den förnybara energiboomen förlitar sig på Sigma Purlins. De utgör den väsentliga ryggraden för storskaliga solgårdar och takinstallationer.

Rullformningsprocessen: En steg-för-steg-guide

Omvandlingen från spiral till färdigt purlin är en kontinuerlig, automatiserad sekvens.

Steg 1: Ladda spolen

Processen börjar med en stålspole på avrullaren. Beroende på spolens vikt, en enkel dorn eller en motoriserad enhet används.

Steg 2: Uträtning och matning

För att säkerställa perfekt planhet passerar remsan genom en utjämningsanordning. Detta steg tar bort eventuella kurvor eller böjar från lindningsprocessen.

Steg 3: Förstansning (valfritt men vanligt)

Stansenheten skapar sedan hål med exakt programmerade intervall. Avståndet styrs av PLC:n. Detta är det mest effektiva steget för att lägga till dessa funktioner.

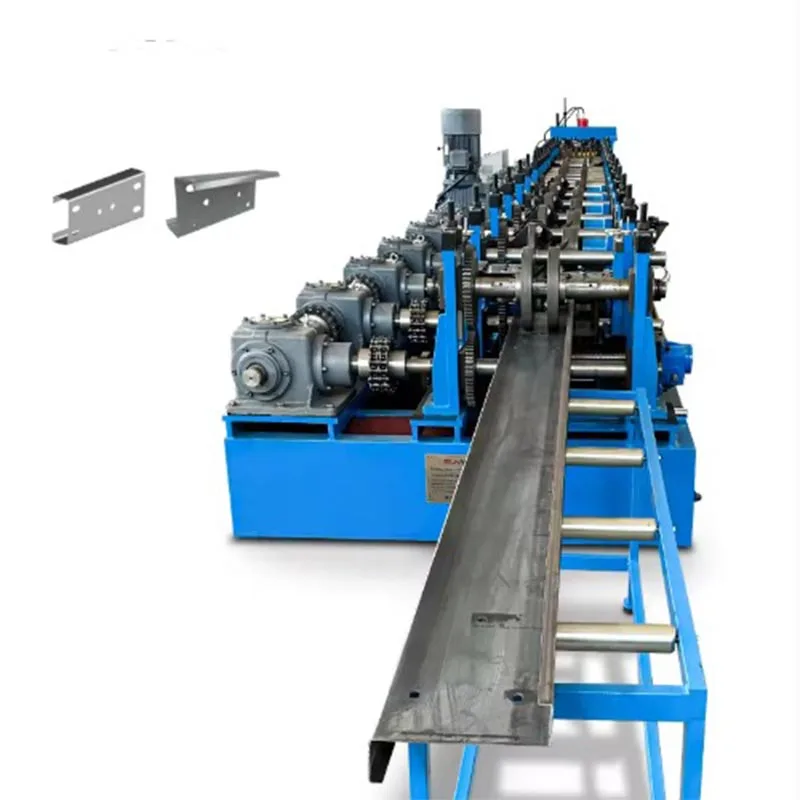

Steg 4: Rullformningsprocessen

Den platta, stansade remsan går nu in i rullformaren. Formningsprocessen börjar vid den första stationen.

Metallen formas gradvis till form när den passerar genom maskinen. Varje station utför en liten, exakt böja.

En perfekt, stressfri form uppnås genom en långsam och kontrollerad process, vilket också förhindrar materialutmattning.

Steg 5: Kapa till längd

När spetsen är helt bildad fortsätter den att röra sig framåt. Kodaren spårar den exakta längden som har passerat.

När den förinställda längden nås skickar PLC:n en signal. Ett hydrauliskt flygande avstängningssystem aktiveras.

Klippenheten rör sig med samma hastighet som rälsen. Den gör ett rent, gradfritt snitt utan att stoppa produktionslinje. Kuttern återgår sedan till sitt startläge.

Steg 6: Utmatning och stapling

Den avskurna grenen matas ut på utmatningstransportören.

När de har samlats in av en automatisk staplare eller arbetare, buntas de färdiga grenarna och förbereds för transport.

Denna kassetttyp Sigma Purlin Roll Forming Machine sätter en ny standard som ryggraden i modern arkitektur. Det kombinerar oöverträffad maskinteknik med ett smart, digitalt hjärta. Det ger tre viktiga fördelar: styrka, precision och kostnadseffektivitet. Detta gör den idealisk för dagens industriprojekt av hög standard. Dess förmåga att sömlöst inkludera prefabriceringssteg, såsom stansning, påskyndar byggtiden avsevärt.

Denna investering är ett strategiskt beslut som definierar ett företags framtid. Det bygger nyckelfunktionerna för volym, kvalitet och konkurrenskraft. Det är utan tvekan den grundläggande tillgången för framtidstänkande tillverkare.
