Servo Non-Stop Rullformningsmaskin

Maskinen representerar ett stort steg inom rullformningsteknik. Traditionella maskiner måste stanna för att skära varje panel. Detta Servo Non-Stop Roll Forming Machine gör det inte. Den integrerar servodrivna system för att utföra skärning och andra åtgärder utan att stoppa produktionslinjen. Resultatet är en dramatisk ökning av effektivitet, materialbesparingar och produkt kvalitet.

Maskinen är en hörnsten i modern, automatiserad tillverkning av byggmaterial.

Applikationsscenarier

Denna Non-Stop rullformningsmaskin för servo är mångsidig. Det används i olika branscher som kräver lång, metallpaneler i speciallängd.

Värderade för mer än bara sin styrka och väderbeständighet, ger dessa paneler också ett modernt utseende dem en komplett lösning för byggnadskonstruktion.

Industriella lager och fabriker: Industriella lager och fabriker drar nytta av deras stora, oavbrutna tak- och väggytor. Maskinen producerar långa paneler. Detta minskar skarvar på plats och potentiella läckagepunkter.

Kylförvaring: Panelerna kan tillverkas med isolerade kärnor. Kontinuerliga längder är avgörande för bibehålla termisk effektivitet.

Jordbruksbyggnader: Som lador och förvaringsskjul. Hållbarheten och kostnadseffektiviteten hos dessa paneler gör dem idealiska.

Dekorativ interiör och exteriör beklädnad: Panelprofilen kan anpassas. Detta möjliggör unik arkitektonisk mönster.

Standardparametrar

Produktionsmaterial: Galvaniserat stål, aluminium eller färgbelagda stålspolar.

Materialtjocklek: Maskinen bearbetar material från 0,3 mm till 0,8 mm.

Spolevikt: Upp till 5 000 kg (eller mer), beroende på avspolningskapacitet.

Panelbredd: 800 mm till 1000 mm (slutformad bredd).

Produktionshastighet: 15 - 45 meter per minut.

Klipplängd: Programmerbar från 1 meter till över 12 meter; kontinuerligt läge är också tillgängligt.

Den totala strömförbrukningen varierar från 20 till 40 kW. Det exakta värdet beror på maskinens storlek och konfiguration.

Styrsystem: Använder en PLC med en pekskärms-HMI för drift.

Drivsystem: Kuttern och mataren drivs av högpresterande AC-servomotorer.

Viktiga fördelar

Servo Non-Stop Roll Forming Machine är en spelförändrande förbättring. Den överträffar konventionell rullformning på alla sätt. Det är ett smartare sätt att producera.

A. Hög effektivitet och noll driftstopp

Detta är kärnfördelen. Maskinen stannar inte för att skära panelen. Det servodrivna skärsystemet synkroniserar dess hastighet med den rörliga panelen. Det gör ett rent snitt. Sedan återgår den snabbt till startpositionen för nästa cykla. Denna non-stop process eliminerar ackumulerad stilleståndstid. Det ökar den totala produktionen avsevärt.

B. Exceptionella materialbesparingar

Traditionella maskiner har ofta en "lead-in" och "lead-out" sektion för varje panel. Detta är bortkastat material. Den non-stop system möjliggör optimerade skärmönster. Paneler kan skäras med minimalt mellanrum mellan dem. Det skär skrotmaterial till nästan ingenting. Resultatet är drastiska kostnadsbesparingar, särskilt för högvolymproduktion.

C. Överlägsen produktkvalitet

En konstant, oavbruten formningsprocess skapar en mer konsekvent produkt. Det finns inga hastighetsvariationer eller mikrostopp. Detta resulterar i paneler med en enhetlig profil och exakt geometri. Servoskärningsmekanismen ger ett rent, gradfritt snitt. Panelkanterna är släta och deformationsfria.

D. Flexibilitet och snabb omställning

Alla panelinställningar sparas som digitala recept i PLC:n. Operatörer byter produkter med ett tryck på det användarvänliga pekskärm. Maskinen hanterar sedan resten och konfigurerar varje inställning automatiskt. Detta minskar inställningstiden avsevärt. Det är idealisk för små serier.

E. Minskade driftskostnader

Högre effektivitet innebär fler paneler som produceras per skift. Lägre energiförbrukning per panel uppnås. Mindre materialavfall minskar råvarukostnaderna. Automatiseringen minskar också arbetskraften. Ofta kan en operatör hantera hela linjen.

F. Förbättrad säkerhet

Säkerhet är grundläggande för designen. Full bevakning och automatisering begränsar exponeringen för rörliga delar. Systemet också innehåller flera säkerhetsanordningar, såsom nödstoppsknappar och säkerhetssensorer, för fullständigt skydd.

Detaljerad maskinbeskrivning och komponenter

En komplett Servo Non-Stop rullformningsmaskin är ett enhetligt system av nyckelkomponenter som fungerar sömlöst tillsammans.

1. Decoiler (Uncoiler)

Detta är utgångspunkten. Den rymmer den stora spolen av metall. Den har en motoriserad dorn för att expandera och greppa spole. Ett bromssystem ger ryggspänning. Denna spänning är avgörande för jämn och stabil avrullning. Vissa decoilers är automatiska. De kan svetsa svansen av en spole till ledningen av nästa. Detta möjliggör verkligen non-stop produktion.

2. Matnings- och utjämningsenhet

Metallremsan från spolen är ofta lätt böjd. Den här enheten plattar ut den. Den består av en uppsättning utjämning rullar. De tar bort alla spoleuppsättningar eller armborst. Detta garanterar en perfekt platt remsa för rullformaren. Detta planhet är grundläggande för att producera en högkvalitativ, exakt profil.

3. Servodriven förstansningsenhet (tillval)

Det är en tilläggsmodul som installeras när panelerna kräver förstansade hål eller skåror. Till exempel hål för skruvar eller ventilation. Servosystemet synkroniserar stansningen med den rörliga remsan. Den utför stansningen operation i farten. Det är mycket exakt.

4. Huvudrullformningsmaskinen

Detta är hjärtat i produktionslinjen. Den innehåller en serie montrar. Varje stativ har ett par rullar (en topprulle och en bottenrulle). Valsarna är precisionsbearbetade av högkvalitativt stål. Remsan passerar genom varje på varandra följande ställning. Vid varje station böjer rullarna gradvis metallen. De bildar stegvis den slutliga "Great Wall" profil. Antalet montrar beror på profilens komplexitet. En typisk maskin kan ha 18 till 25 formning stationer.

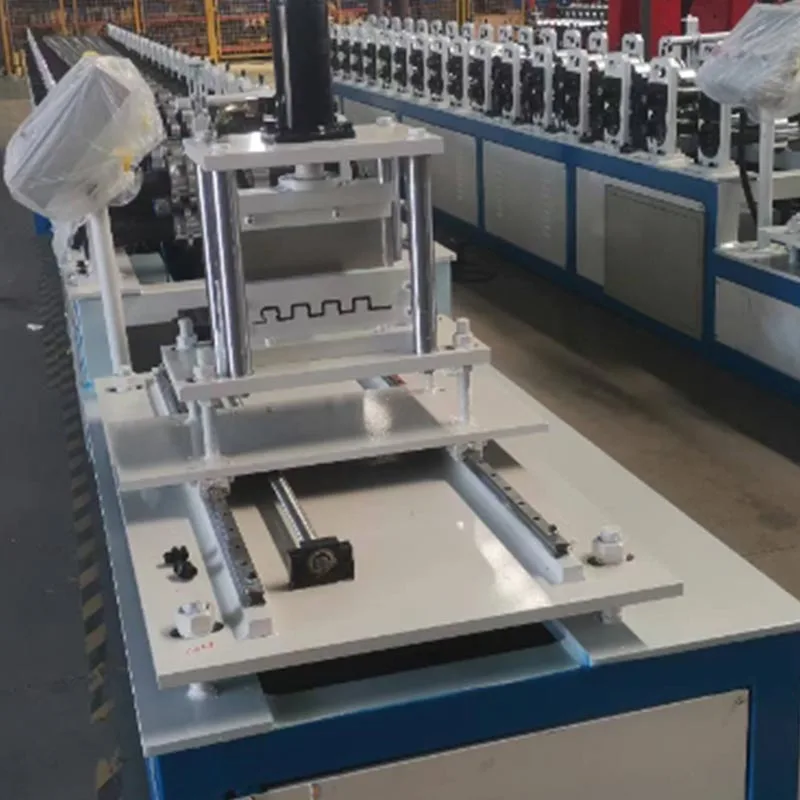

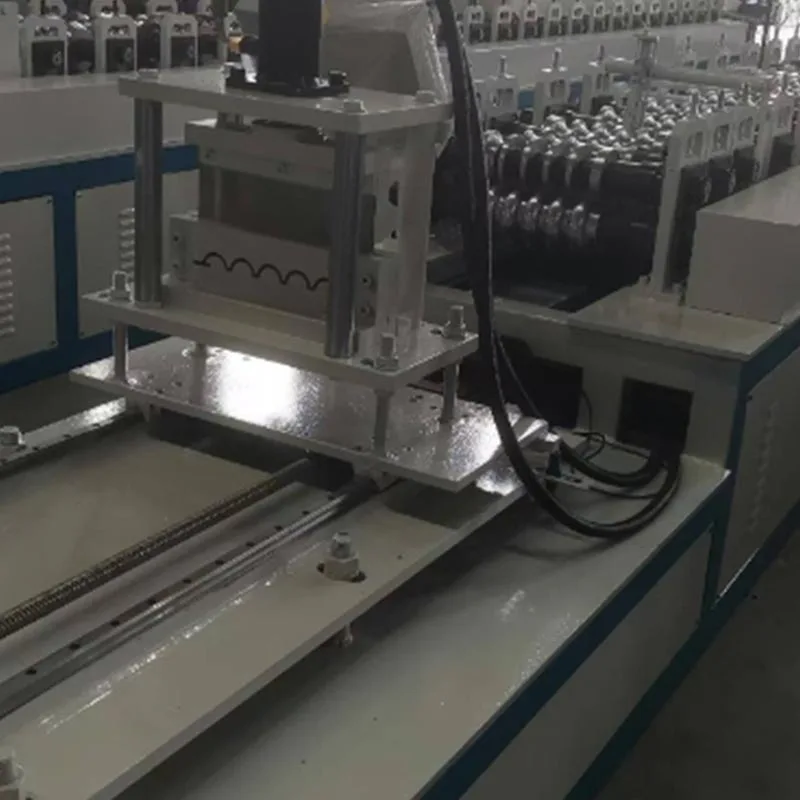

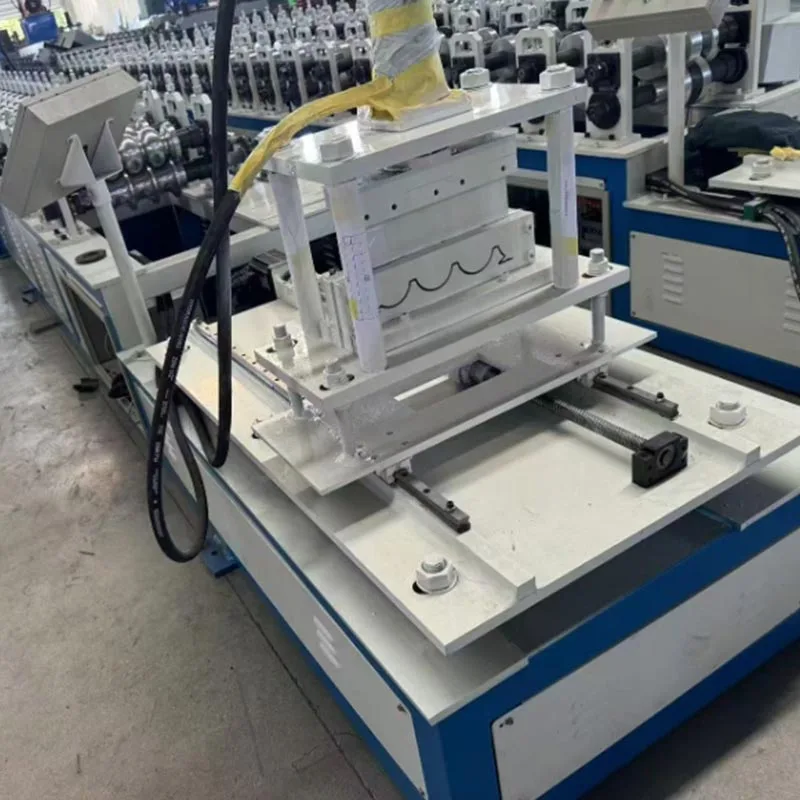

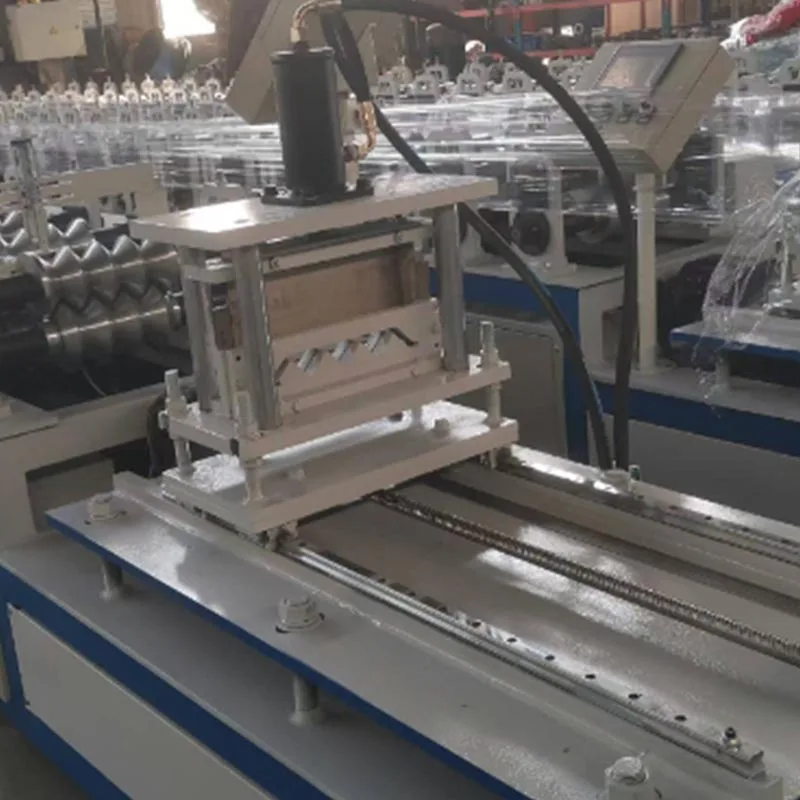

5. Servo Non-Stop Cut System

Detta är den definierande komponenten i Servo Non-Stop Roll Forming Machine.

Servomotor: Ger kraften för skärarens rörelse. Den styrs med extrem precision av PLC:n.

Flying Cutter Assembly: Detta är den fysiska skärmekanismen. Det kan vara en roterande sax eller en giljotin. Det är monterad på en robust linjär styrning.

Process: PLC:n övervakar panelhastigheten i realtid. När den når mållängden skickar den en signal till servomotor. Vid denna signal aktiveras skäraggregatet omedelbart och accelererar för ett exakt snitt. Det matchar dess hastighet exakt med den rörliga panelen. Medan den är synkroniserad utför skäraren skäret. Efter varje snitt, skäraren dras in och återställs till sitt utgångsläge i en blixt. Hela cykeln är klar på ett ögonblick.

6. Utmatningstransportör och staplingssystem

Efter kapning rör sig den färdiga panelen längs en utmatningstransportör. Ett automatiskt staplingssystem samlar sedan in paneler i slutet. Den räknar dem och bildar snygga, organiserade buntar, vilket gör dem redo för bandning och frakt.

7. Styrsystemet (PLC och HMI)

PLC är maskinens hjärna. Den samordnar alla komponenter. Human-Machine Interface (HMI) är beröringen skärmen. Det låter operatören mata in kommandon. Operatören kan ställa in önskad panellängd, produktionshastighet, och kvantitet. Skärmen visar realtidsdata. Den visar produktionsantal, maskinhastighet och eventuella fellarm.

Produktionsarbetsflödet

Hela processen, från spole till färdig panel, är ett kontinuerligt, automatiserat flöde.

Steg 1: Ladda spolen

En operatör lastar en stålspole på avspolaren med hjälp av en kran. Sedan expanderar dornen för att säkert låsa spolen på plats. Därefter matas den främre änden av remsan manuellt in i utjämningsenheten.

Steg 2: Träning och installation

Trä remsan genom utjämningsrullarna först. För den sedan genom förstansningsenheten (om sådan finns). Till sist matar du in den i rullformarens första stativ. Operatören väljer produktreceptet på HMI.

Steg 3: Formnings- och kapningscykeln

Valsformarens huvuddrivmotor startar. Remsan börjar röra sig. Den passerar genom varje formningsställ. Den profilen tar gradvis form. Den färdigformade panelen kommer fram från det sista stativet. PLC:n spårar panelens längd. I det exakta ögonblicket aktiverar den servoskäraren. Kuttern synkroniserar, klipper och återställer. Detta cykelupprepningar för varje panel.

Steg 4: Utmatning och stapling

De skurna panelerna åker nedför transportören. De når den automatiska staplaren. Staplaren räknar de färdiga panelerna och formar dem till snygga staplar. Den kan använda en påskjutare eller ett lyftbord för att skapa stabila travar.

Steg 5: Övervakning och kvalitetskontroll

Operatören övervakar processen via HMI. De utför regelbundna kontroller på de första panelerna. De mäter längden och kontrollera profilformen. Automatiseringen säkerställer att varje efterföljande panel är identisk.

Steg 6: Spolebyte (halvautomatisk)

För att säkerställa en mjuk övergång saktar maskinen ner när spolen nästan är klar. Ett larm kan ljuda. Den operatören förbereder nästa spole. I en halvautomatisk linje stannar maskinen kort. Operatören svetsar det nya spole till den gamla. Sedan återupptas produktionen. I en helautomatisk linje med en spolbil och svetsare, denna process sker utan stopp.

Denna non-stop rullformningsmaskin eliminerar behovet av att stanna för att skära – ett nödvändigt ont i traditionella rullformning. Dess integrerade servoteknik möjliggör kontinuerlig drift. Resultatet är en höghastighetsprocess som minskar avfallet drastiskt.

Det ger påtagliga fördelar. Dessa inkluderar högre produktion, lägre driftskostnader och överlägsen produktkonsistens. För alla tillverkare av långspännande metallpaneler är denna maskin inte bara en uppgradering. Det är en transformativ investeringar. Det säkerställer konkurrenskraft på en krävande marknad. Det sätter en ny standard för kvalitet och produktivitet byggmaterialindustrin.
