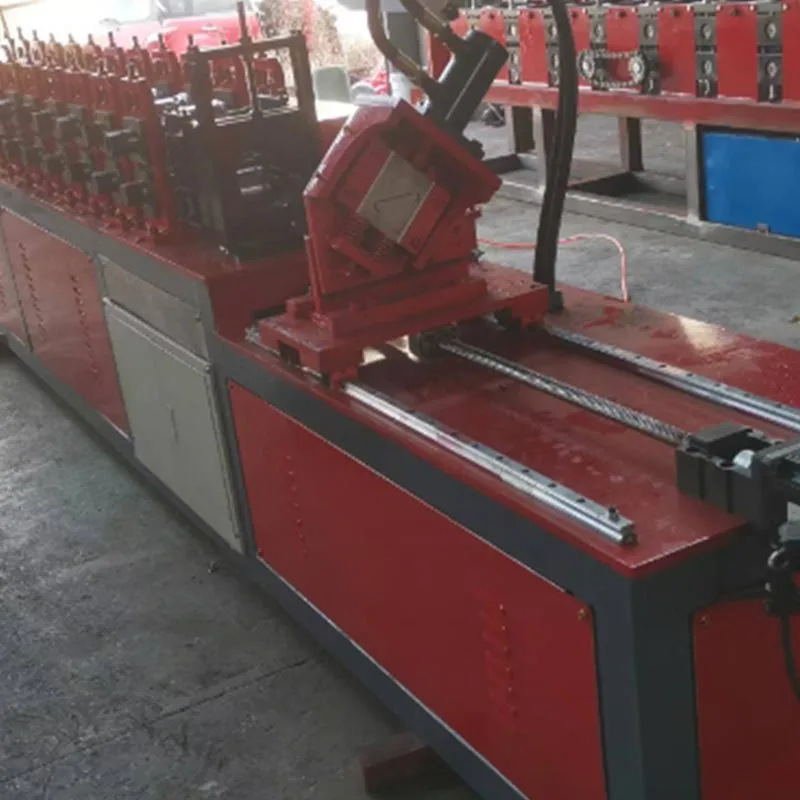

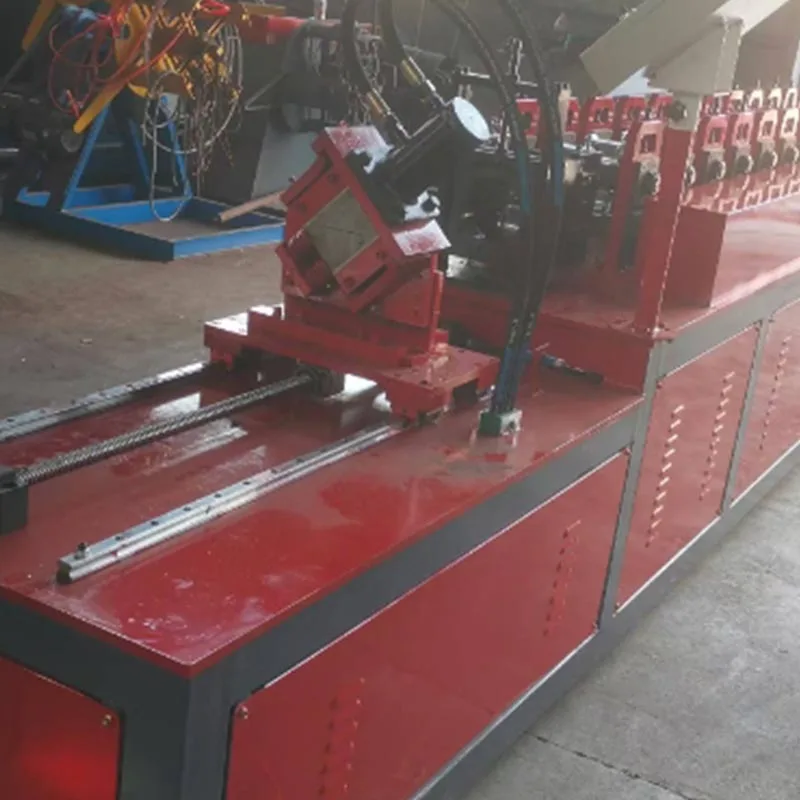

Reklam stål kilplatta kall rullformningsmaskin

Kallformningsmaskinen för reklamstålplåt förvandlar platt, lindad stålremsa till färdig kil tallrikar. Den gör detta genom en kallformningsprocess. Detta är en mycket effektiv och exakt process. Det är ryggraden av modern fackverks- och ramtillverkning. Med denna maskin, produktion uppnår konsekvens. Det vinner också snabbhet och hög kvalitet.

Primära användningsfall och tillämpningar

Reklamstålkilplåtens kallvalsformningsmaskins produktion är kritisk inom flera sektorer.

Tak- och golvstolstillverkning: Detta är den primära tillämpningen. Här sammanfogar kilplattor det enskilda träet medlemmar. Tillsammans skapar de en stark triangulär ram. Detta ramverk fördelar effektivt vikt, ger kritiskt stöd för tak och golv. De förstärker golv. De är en nyckelkomponent i alla typer av byggnader.

Konstruktion av timmerstomme: Stora trästommar för byggnader och broar använder kraftiga kilplåtar. Dessa tallrikar koppla ihop balkar och stolpar. De skapar robusta, ofta estetiskt exponerade, strukturer.

Prefabricerade träkonstruktioner: Framväxten av prefabricerade och modulära hem är beroende av denna teknik. Kilplattor tillåter för snabb och exakt montering av väggpaneler, golvkassetter och taksektioner i fabriksmiljö.

Palltillverkning: Kraftiga pallar använder ibland kilplåtar. De förstärker hörn och leder. Detta ökar pallens bärförmåga och livslängd.

Möbler och snickerier: Höghållfasta möbler, som kommersiella hyllor eller arbetsbänkar, kan använda mindre kil plattor för förstärkning.

Konventionella tekniska parametrar

Reklam Stålkilplåt Kallvalsformningsmaskinspecifikationer kan variera beroende på tillverkare och kunders behov. Standardparametrar ger dock en tydlig bild av dess kapacitet.

Bearbetningsmaterial:

Typ: Lågkolhaltigt, kallvalsat stålband (SPCC, Q235) eller galvaniserat stål.

Vanlig tjocklek: 0,8 mm till 2,0 mm. Vissa kraftiga modeller klarar upp till 3,0 mm.

Spolebredd: Typiskt från 100 mm till 400 mm. Detta beror på den slutliga plattstorleken.

Produktionskapacitet

Formningshastighet: 15 till 40 meter per minut. Detta översätts till ett högt antal plattor per minut.

Produktionseffekt: Kan producera tusentals plattor per skift. Detta beror på plattans storlek och hastighet.

Formningsstation

Antal rullar: Vanligtvis mellan 10 och 20 uppsättningar formningsrullar. Antalet beror på plattans design komplexitet.

Rullmaterial: Högkolhaltigt kromstål (GCr15) eller legerat verktygsstål. Dessa är härdade och slipade till en spegel avsluta. Detta säkerställer hållbarhet och en slät yta på produkten.

Drivsystem

Effekt: Huvudmotorn är vanligtvis 7,5 kW till 15 kW. Detta ger det nödvändiga vridmomentet.

Transmission: Härdade växellådor anslutna med en kraftig drivaxel. Detta säkerställer att alla stationer roterar perfekt synkronisering.

Styrsystem

Typ: Programmerbar Logic Controller (PLC) med pekskärm för människa-maskingränssnitt (HMI).

Funktioner: Hastighetskontroll, produktionsräkning, feldiagnostik och systemövervakning.

Stansningssystem

Metod: En hydraulisk eller mekanisk stansenhet med hög precision. Den är integrerad i rullformningslinjen.

Funktion: Den skapar spiktänderna och eventuella nödvändiga hål i plattan. Mönstret anpassas med hjälp av en stans och matrisset.

Skärsystem

Typ: Hydrauliskt eller servoflygande avstängningssystem.

Funktion: Den skär den kontinuerligt formade profilen till exakta individuella längder. Klipplängden är programmerbar på HMI.

Vilka är fördelarna och funktionerna med denna maskin?

Denna maskin erbjuder betydande fördelar jämfört med föråldrade tillverkningsmetoder som manuell stansning eller enkelstations kantpress.

Hög produktionseffektivitet: Det är en kontinuerlig process. Maskinen rullar upp, formar, stansar och skär oavbrutet. Detta resulterar i en enorm produktion. Det överträffar dramatiskt alla manuella eller halvautomatiska metoder.

Överlägsen konsistens och kvalitet: Denna process garanterar konsistens i varje kilplatta. Det säkerställer precision form, tandhöjd och dimensioner. Mänskliga fel elimineras. I slutändan bygger detta starkare och mer pålitligt strukturer.

Helautomatisk drift: När den väl har ställts in och matats med spolmaterial körs maskinen automatiskt. Det kräver minimalt operatörsingripande. Vanligtvis kan en operatör hantera flera maskiner. Detta sparar arbetskostnader.

Materialbesparingar: Att använda lindade stålband är mycket effektivt. Det genererar väldigt lite skrot jämfört med skärning av plåt. Processen är optimerad för att minimera avfallet. Detta minskar råvarukostnaderna.

Låg driftskostnad: Kallrullformningsmaskinen för reklamstålkil är elektriskt driven. Det har den få förbrukningsdelar förutom tillfällig smörjning. Dess höga hållbarhet innebär lång livslängd och låg underhållskostnader per producerad enhet.

Flexibilitet och anpassning: Maskinen är designad för en specifik plåtprofil. Det går dock att anpassa. Av genom att byta formningsvalsarna kan olika former göras. Genom att byta punch och die set, nya designs möjligt. Detta ger tillverkarna flexibilitet att betjäna olika marknader.

Förbättrad säkerhet på arbetsplatsen: Processen är helt innesluten och automatiserad. Höghastighetsformning och stansning är helt automatiserad. Operatörer är fysiskt åtskilda från dessa farliga stadier. Genom design, denna fysiska separation minskar drastiskt risken för olyckor och skador.

Detaljerad maskinbeskrivning och komponenter

Maskinen är ett integrerat system. Den kombinerar flera nyckel komponenter.

1. Decoiler och matningsenhet

Detta är utgångspunkten. Den rymmer den tunga spolen av stålband. Maskinen använder en dorn för att säkert hålla fast spole. En pay-off-mekanism lindar sedan upp metallremsan. Processen är smidig och konsekvent. En spännanordning är används också. Detta säkerställer att spolen aldrig lossnar okontrollerat.

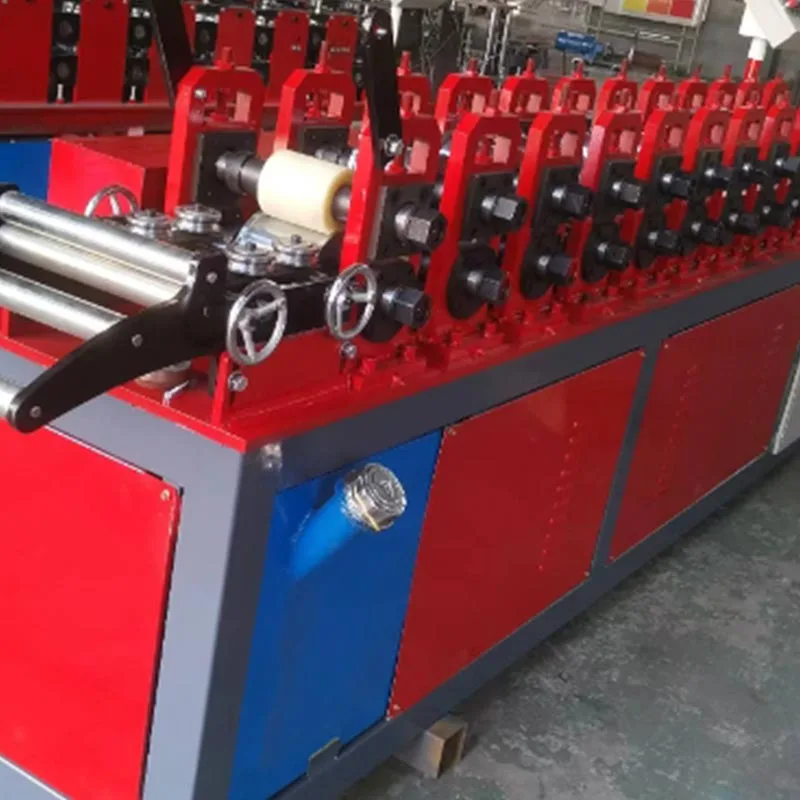

2. Entry Guide och Leveling Device

Stålremsan från spolen kan ha lätta lockar eller böjningar. Detta avsnitt styr remsan in i maskinen. Det har ofta en uppsättning utjämningsrullar. Dessa rullar plattar till remsan. Detta säkerställer att ett perfekt plant material kommer in formningssektionen. Detta är avgörande för slutproduktens kvalitet.

3. Huvudvalsformningsstation

Det här avsnittet är maskinens hjärta. Det är en serie montrar. Varje stativ har precisionsvalsar upptill och nedtill. Den byter rullprofil vid varje station. Metallremsan böjs successivt till sin slutliga, komplexa form.

4. Integrerad stansenhet

Denna enhet, placerad inom eller strax efter formningsstationerna, skapar plattans definierande egenskaper. En hydraulik kraftpaket driver ett stanshuvud. En specialdesignad punch and die set används. I ett eller flera slag slår den ut mönstret av vassa, utskjutande spiktänder och eventuella stora servicehål. Synkroniseringen med rörelsen remsan är exakt.

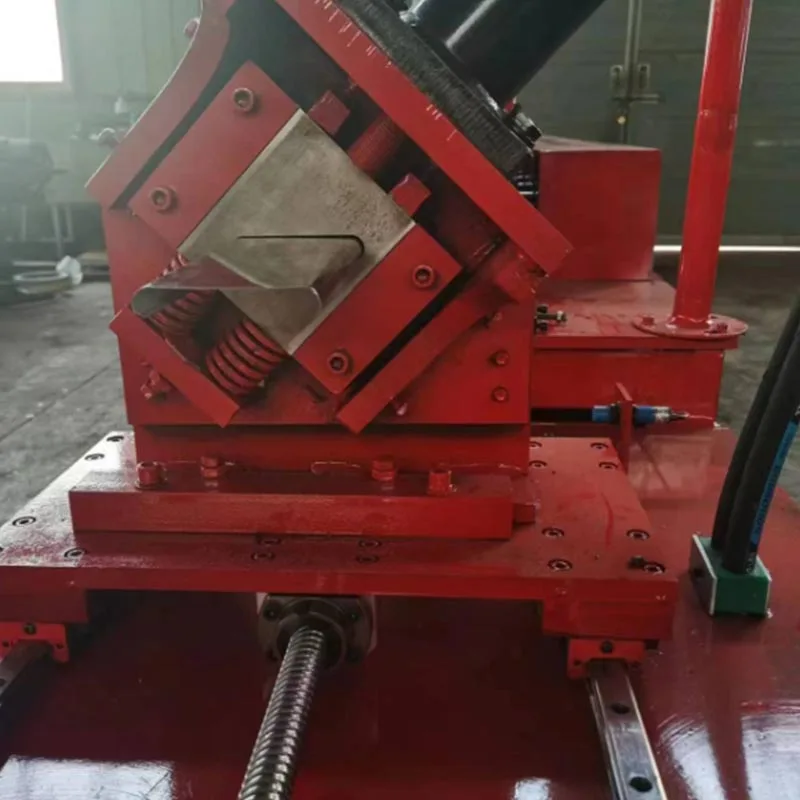

5. Servo Flying Cut-Off System:

Den formade och stansade profilen är nu ett sammanhängande band. Avskärningssystemet klämmer fast på denna rörliga profil. Det rör sig synkront med profilen. Ett hydrauliskt eller servodrivet blad gör sedan snittet. Det är rent och gradfri. Längden är förinställd. Efter detta släpper klämman. Klippenheten återgår sedan till sin start position. Denna "flygande" skärverkan säkerställer att produktionen aldrig saktar ner.

6. Kontrollskåp och HMI-panel

PLC:n fungerar som maskinens hjärna. Den koordinerar varje rörelse. Drivmotorn, stansenheten och brytaren Systemet fungerar perfekt synkroniserat. De följer dess kommandon exakt.

HMI-pekskärmen fungerar som det centrala kontrollgränssnittet. Genom den matar operatörer in alla produktionsinställningar, starta eller stoppa maskinen och övervaka systemet för eventuella fel.

7. Utmatningstransportör

En kort transportör eller staplingsbord tar emot de färdiga plåtarna. Detta möjliggör snygg insamling. Det förhindrar pålar från att bildas. Det skyddar också de färdiga produkterna från skador vid utgången.

Produktionsarbetsflödesprocessen

Hela verksamheten är en kontinuerlig cykel. Den är strömlinjeformad för maximal effektivitet.

Steg 1: Laddar

En operatör laddar en ny stålspole på avspolaren. Den främre änden av remsan gängas sedan. Den matas genom inträdesguiden. Den går in i den första uppsättningen formningsrullar.

Steg 2: Inställning och programmering

Operatören anger jobbdetaljerna på HMI-skärmen. Detta inkluderar produktionskvantiteten. Det inkluderar också erforderlig skärlängd för plattorna.

Steg 3: Initiering av formningsprocessen

Huvuddrivmotorn startar. Den drar stålbandet från spolen. Remsan passerar genom ingångsguiden. Det är det tillplattad och förberedd för formning.

Steg 4: Progressiv formbildning

Remsan går in i det första formningsstället. Rullarna gör en initial, mjuk böjning. Den flyttar sedan till det andra stativet. Rullarna förfinar formen ytterligare. Denna process upprepas vid varje station. Den platta metallen omvandlas gradvis. Den tar den slutliga kilplattans profil. Materialet sträcker sig inte eller tunnar ut.

Steg 5: Samtidig stansning

Den delvis formade profilen når stansenheten. Maskinen synkroniserar ett kraftfullt slag. Hundratals spiktänder stansas ut i en enda åtgärd. Detta händer medan materialet rör sig.

Steg 6: Precisionsskärning

Den helt formade och stansade profilen rör sig in i det avskurna området. Det flygande avstängningssystemet klämmer fast på den. Det matchar profilens hastighet exakt. Den gör sedan ett exakt, fyrkantigt snitt. En färdig kilplatta faller på utgångstransportör.

Steg 7: Upprepning och insamling

Maskinen fortsätter att gå. Det gör den ena identiska tallriken efter den andra. De färdiga plattorna flyttas till slutet av linje. De är klara för insamling. Plåtarna är sedan redo för förpackning. De skickas direkt till truss tillverkare.

Reklamstålkilplattans kallvalsformningsmaskin är ett mästerverk inom industriteknik. Det omvandlar en enkel spole av stål. Det blir en kritisk konstruktionskomponent. Detta uppnås med oöverträffad hastighet. Det ger överlägsen noggrannhet. Den fungerar med enastående effektivitet.

För alla fackverks- eller timmerstommetillverkare är denna maskin mer än bara en tillgång. Det är en grundläggande krav för att förbli konkurrenskraftig. Det garanterar produktionen av säkra och pålitliga strukturella kopplingar. Det säkerställer också att de är kostnadseffektiva. Dessa kontakter är viktiga - de hjälper bokstavligen att bygga vår värld.
